Ограждения лестничных маршей

«Ульяновский НИАТ» имеет опыт в производстве различных изделий из профилей. Из серийных изделий выпускаемых на нашем предприятии можно отметить следующие виды:

  • ограждения лестничных маршей;
  • дверные проемы;
  • стеллажные системы;
  • стремянки и лестницы;
  • каркасы теплиц.

АО «Ульяновский НИАТ» предлагает:

отправить запрос

АО «Ульяновский НИАТ» в течение 15 лет изготавливает стандартные ограждения лестничных маршей и площадок для панельных домов по ТУ 5262-003-12558115-2005 . Благодаря применению гнутых металлических профилей в элементах ограждений лестничных маршей достигается экономия металла около 40 % и снижение себестоимости до 20 % по сравнению с базовым вариантом. Нашу продукцию используют в своем производстве заводы крупнопанельного домостроения г. Ульяновска, г. Зеленодольска (Татарстан), г. Тольятти, г. Волгограда, г. Ставрополя и др.

По назначению ограждения подразделяют на типы:

  • МВ – для внутренних лестничных маршей;
  • МВИ – для внутренних лестничных маршей для инвалидов;
  • ПВ – для внутренних лестничных площадок.

В соответствии с ГОСТ 25772 по виду заполнения каркаса ограждения являются решетчатыми (а=150 мм).

В соответствии с ГОСТ 23118 ограждения классифицируются:

  • по степени заводской готовности – изготовленные на заводе в виде марок (элементов) и укруп-няемые при монтаже;
  • виду соединения конструкции – сварные;
  • по виду силового воздействия – воспринимающие постоянные, временные нагрузки и воздейст-вия;
  • по степени агрессивности внешней среды – эксплуатируемые в неагрессивных средах;
  • по температурным условиям возведения и эксплуатации – эксплуатируемые в отапливаемых и неотапливаемых зданиях и сооружениях;
  • по характеру функционирования – стационарные.

Ограждения покрыты грунтовкой ГФ-021

Пример записи марки ограждений при заказе:

«Ограждение лестничного марша ОЛМ-21 (МВ 30,2.12-30,2.7,6 Р)», где:

  • ОЛМ-21 – условное обозначение
  • МВ – тип ограждений,
  • 30,2 – длина ограждения в дециметрах,
  • 12 – высота опоры ограждения в дециметрах,
  • 7,6 – высота каркаса ограждения в дециметрах,
  • Р – вид заполнения каркаса ограждений (решетчатые).

Основные размеры ограждений и размеры между элементами ограждений, должны соответство-вать указанным в таблице 1.

Таблица 1

Тип ограждения Длина ограждений L Высота опоры ограждений H Высота каркаса ограждений h Расстояние между элементами заполнения каркаса а Расстояние между опорами ограждения в миллиметрах Кол-во опор
МВ 2400 980 760 150
150х4
150х6
150х4
150
600х900х600 4
МВ, МВИ 1500 980 760 150
150х4
150х4
150
600х600 3
ПВ 1600 930 760 150х2
150х6
150х2 +100
900 2
МВ 3020 1200 760 64
150х4
150х4
150х4
153х4
143х2
129х2
600х600х600х612х286 6
МВ 1538 1200 760 120х3
156х4
143х2
134х2
624х286 3
ПВ 1475 1200 760 100
150х4
145х4
100+95
600х580 3
Действует гибкая система скидок.
Приглашаем к сотрудничеству и гарантируем Вам в кратчайшие сроки качественную про-дукцию собственного производства по разумным ценам.
Сечение профилей Общий вид ограждений
Поручень 55,8х14,3х1,2

МВИ
Труба 15х25х1,2
Швеллер 15х20х6х1,2

МВ
1 - Обод (Поручень 55,8х14,3х1,2)
2 - Опора (Труба 15х25х1,2)
3 - Стяжка (Труба 15х25х1,2)
4 - Распорка (Швеллер 15х20х6х1,2)
5 - Вкладыш (Лист Ст3S=10)
6 - Планка (Лист Ст3 S=2,0)
7 - Обод для инвалидов (Поручень 55,8х14,3х1,2)
8 - держатель обода для инвалидов (Труба15х25х1,2)
L - длина ограждения
h - высота каркаса ограждения
H - высота опоры ограждения Угол наклона 26º30'

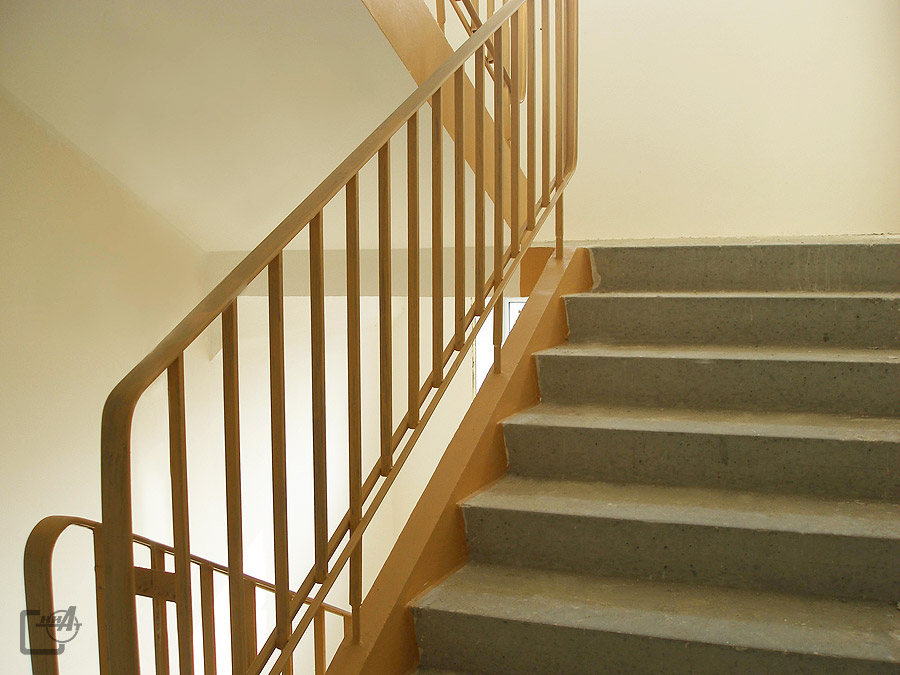

Ограждения лестничных маршей

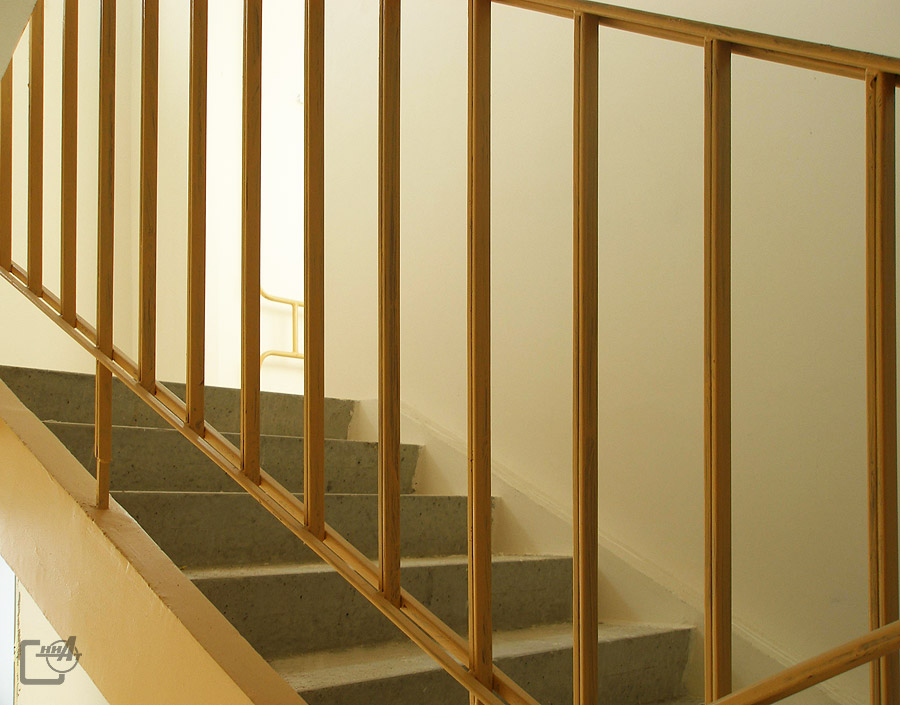

Ограждения лестничных маршей

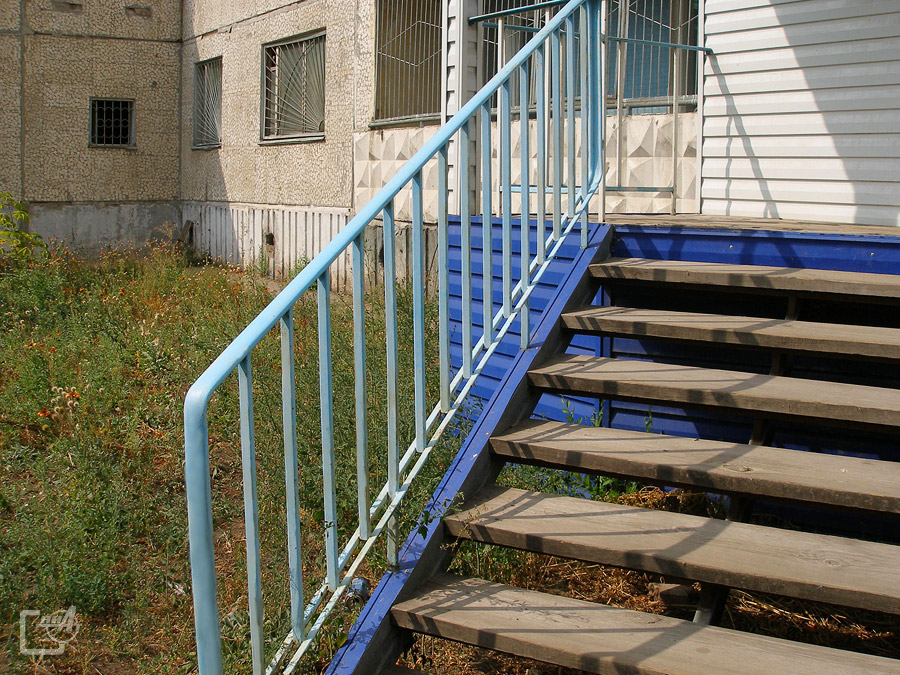

Ограждения лестничных маршей

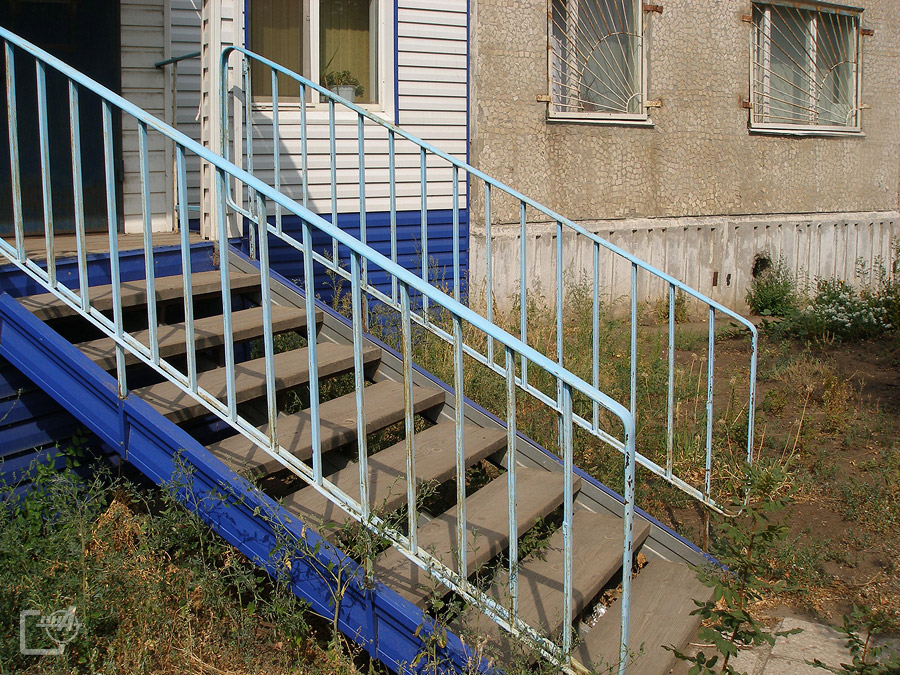

Ограждения лестничных маршей
