Дверные профили

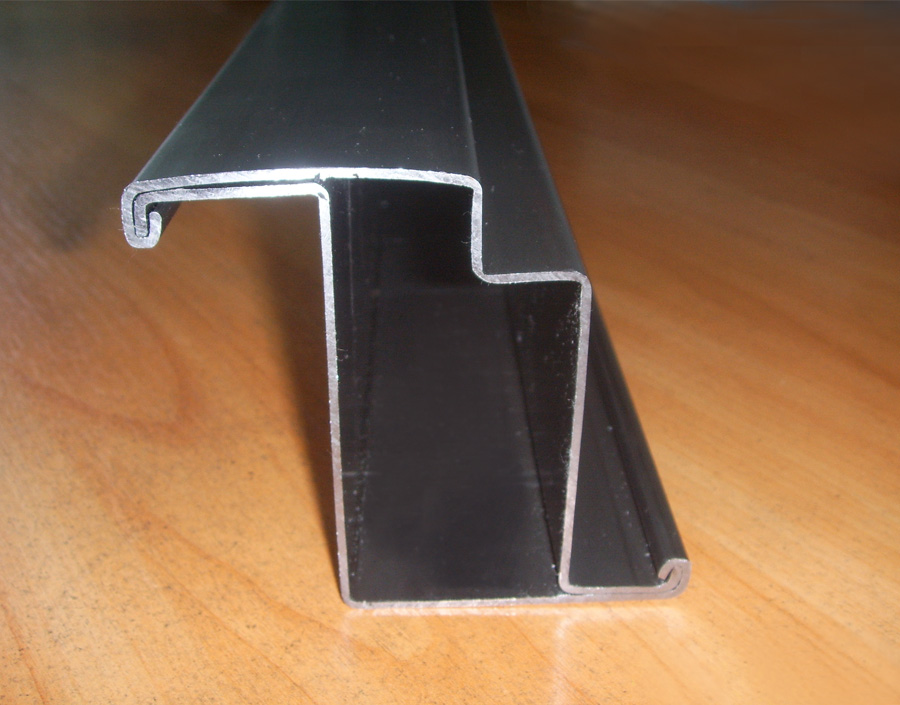

АО "Ульяновский НИАТ" занимается серийным производством дверных профилей, состоящих из профилей для дверной коробки и профиля дверного полотна. Профиль дверная коробка представляет собой изделие, состоящее из двух профилей, соединенных друг с другом. Соединение профилей осуществляется за счет применения сложного поперечного сечения с наличием замковых элементов. Форма таких профилей обуславливает особенности в его изготовлении.

Сложность изготовления данных профилей заключается в несимметричном поперечном сечении и наличии замковых элементов (элементов двойной толщины). Несимметричность профиля может привести к его скрутке, поэтому изначально в схему были заложены компенсирующие моменты формообразования.

Особой сложностью была тщательная формовка замковых элементов, обуславливающих качество сборки данных профилей в составной. Для этих целей применялись как особые схемы формообразования таких элементов, так и дополнительные вертикальные клети с роликами особой формы, позволяющие более тщательно воздействовать на зоны формовки замкового элемента.

В АО "Ульяновский НИАТ" разработана технология сборки составного профиля. В отличие от обычной технологии когда профили накладываются друг на друга и привариваются в разработанной технологии происходит закатывание одного профиля в другой непосредственно при выходе профиля из станка, а усилие закатывания возникает в формующих роликах при изготовлении профиля. Такой процесс сборки позволяет совместить процесс прокатки со сборкой профиля, таким образом, уменьшить время изготовления профиля и уменьшить его стоимость. Особенностью такой сборки также является возможность компенсировать продольные дефекты образовавшиеся на одном профиле, за счет внесении дефекта на второй профиля обратной величины, что нельзя сделать при сборке отдельно произведенных профилей.

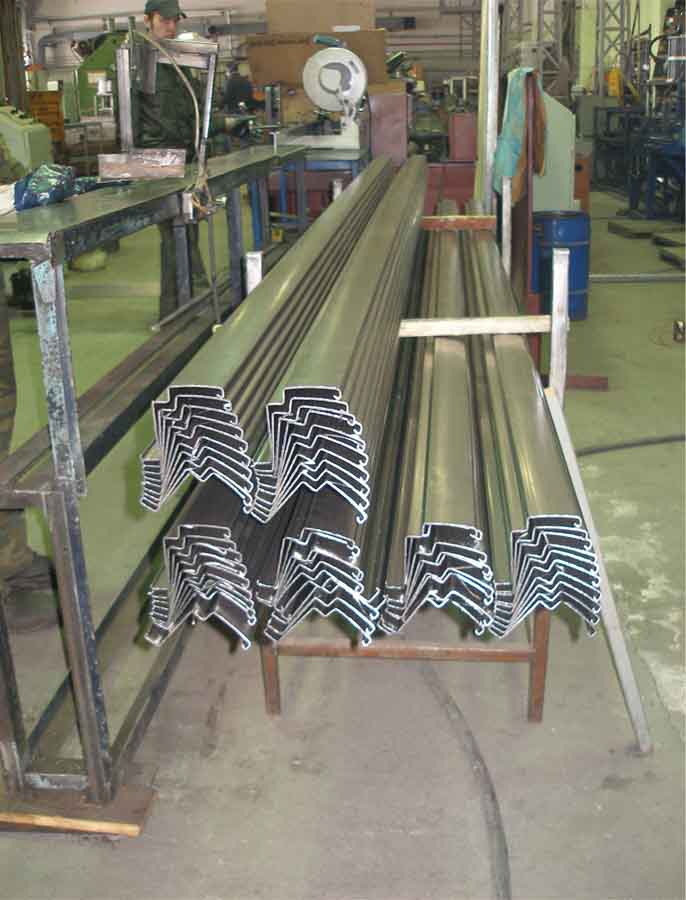

Применение новых технологий при разработке схем формообразования дверных профилей, новых технологий сборки таких профилей непосредственно на гибочно-прокатных станах позволило в кратчайшие сроки запустить производство качественных дверных профилей.

Наименование Сечение Масса, кг Цена, руб./м.п. Применение
Профиль дверной 90,9х79,3х1,5 2,17 107,55 Стальные двери
Профиль дверной 90,9х79,8х1,5 2,15 107,55 Стальные двери
Стойка из двух дверных профилей длиной 1,0 м 4,32 225,10 Стальные двери
Окантовка дверного полотна 32,5х70х1,5 1,65 84,95 Стальные двери
